Поиск и устранение неполадок
БОРТОВАЯ ДИАГНОСТИКА (OBD)
Доступ к каналам памяти диагностики- Включить зажигание, или завести двигатель. Последовательно нажать и удерживать кнопки рециркуляции воздуха и кнопку распределения воздуха (стрелка вверх). См. рис. 1. Отпустить обе кнопки. Индикаторная панель должна высветить "01c", указывая диагностический канал номер 1.
- Кнопка "плюс температуры" (+) переведет дисплей в следующий диагностический канал. Индикаторная панель должна высветить "02c", Каждый раз нажимая кнопку "плюс (+)", система продвинется на следующий диагностический канал до последнего номера пока он не будет достигнут; дисплей тогда возвратит канал номер 1.
- Каналы памяти диагностики характеризуют индивидуальные цепи, а не коды неисправности. См. таблицу КАНАЛОВ ПАМЯТИ ДИАГНОСТИКИ. Отыщите информацию относительно специфичности канала, выберите желательный канал и тогда нажмите кнопку рециркуляции воздуха.
- Если выбран канал номер 52 и муфта компрессора находится в выключенном состоянии, сегмент " 88.8" дисплея будет высвечивать индикацию состояния. См. рис. 4.
- Канал номер 53 используется, чтобы идентифицировать какие электрические компоненты инициированы. Когда выбран канал номер 53, будет гореть сегмент дисплея " 88.8". См. рис. 4.
- На обоих каналах номер 52 и 53, одновременное загорание сегментов 7, 14 и 21 в панели "88.8" дисплея указывает рабочее состояние компоненты. См. рис. 4.
Чтобы выйти из диагностики памяти, нажмите кнопку "AUTO" или выключите зажигание.
| Канал | Функция |
|---|---|
| 1 |
Неисправность в системе, отображается как код неисправности |
| 2 |
Цифровое значение температурного датчика в салоне (плафон) |
| 3 |
Цифровое значение температурного датчика в салоне (торпеда) |
| 4 |
Цифровое значение температурного датчика входного канала наружного воздуха |
| 5 |
Цифровое значение внешнего температурного датчика (передняя панель) |
| 6 |
Цифровое значение внешнего температурного датчика |
| 7 |
Цифровое значение датчика температуры окружающего воздуха в вентиляторе забора наружного воздуха |
| 8 |
Цифровое значение потенциометра двигателя заслонки терморегулятора |
| 9 |
Треугольное значение заслонки терморегулятора |
| 10 |
Не исправленная заданная величина заслонки терморегулятора |
| 11 |
Цифровое значение потенциометра двигателя центральной заслонки |
| 12 |
Заданная величина центральной заслонки |
| 13 |
Цифровое значение потенциометра двигателя ножной заслонки |
| 14 |
Заданная величина занчения ножной заслонки |
| 15 |
Цифровое значение потенциометра двигателя заслонки потока воздуха |
| 16 |
Заданная величина заслонки потока воздуха |
| 17 |
Скорость автомобиля (км/ч) |
| 18 |
Фактическое напряжение вентилятора забора наружного воздуха |
| 19 |
Указанное напряжение вентилятора забора наружного воздуха |
| 20 |
Напряжение на муфте компрессора |
| 21 |
Число шагов понижения напряжения (непереходный процесс) |
| 22 |
Cостояние клапана ысокого давления хладагента компрессора |
| 23 |
Циклическая работа клапана высокого давления хладагента компрессора |
| 24 |
Циклическая работа клапанов - выключателей |
| 25 |
Механизм включения пониженной передачи (аналого-цифровое значение) |
| 26 |
Температура хладагента двигателя (ECT) (аналог предупредительного сигнала датчика / цифровое значение) |
| 27 |
Программирующие значения |
| 28 |
Частота вращения двигателя (об/мин) |
| 29 |
Скорость муфты компрессора (об/мин) (равняется частоте вращения двигателя x 1.28) |
| 30 |
Программная версия |
| 31 |
Проверка сегментов дисплея (все сегменты панели управления климатической установки загораются) |
| 32 |
Счетчик сбоя потенциометра заслонки терморегулятора |
| 33 |
Счетчик сбоя потенциометра центральной заслонки |
| 34 |
Счетчик сбоя потенциометра ножной заслонки |
| 35 |
Счетчик сбоя потенциометра заслонки потока воздуха |
| 36 |
Значение обратной связи потенциометра двигателя заслонки терморегулятора (ограничитель хода в холодную сторону) |
| 37 |
Значение обратной связи потенциометра двигателя заслонки терморегулятора (ограничитель хода в горячую сторону) |
| 38 |
Значение обратной связи потенциометра двигателя заслонки (ограничитель хода в холодную сторону) |
| 39 |
Значение обратной связи потенциометра двигателя заслонки (ограничитель хода в горячую сторону) |
| 40 |
Значение обратной связи потенциометра двигателя ножной заслонки (ограничитель хода в холодную сторону) |
| 41 |
Значение обратной связи потенциометра двигателя ножной заслонки (ограничитель хода в горячую сторону) |
| 42 |
Значение обратной связи потенциометра двигателя заслонки потока воздуха (ограничитель хода в холодную сторону) |
| 43 |
Значение обратной связи потенциометра двигателя заслонки потока воздуха (ограничитель хода в горячую сторону) |
| 44 |
Счетчик рабочего цикла |
| 45 |
Расчетная внутренняя температура в цифрах (внутреннее программное обеспечение) |
| 46 |
Внешняя температура, отфильтрованная для регулирования ( внутреннее программное обеспечение) |
| 47 |
Внешняя температура, неотфильтрованная в градусах .C ( внутреннее программное обеспечение) |
| 48 |
Внешняя температура, неотфильтрованная в цифрах |
| 49 |
Счетчик сбоя для сигнала спидометра (скорость машины) |
| 50 |
Простой (в протоколе) |
| 51 |
Температура хладагента двигателя (ECT) в градусах .C |
| 52 |
(1) Номер канала графики 1 до 88.8 |
| 53 |
(1) Номер канала графики 1 до 88.8 |
| 54 |
Характеристики управления |
| 55 |
Внешняя температура, в (.F или .C) в зависимости от установки панели управления климатической установки |
| 56 |
Показания температурного датчика в салоне в градусах (плафон) |
| 57 |
Показания температурного датчика в салоне в градусах (торпеда) |
| 58 |
Показания температурного датчика в воздуховоде в градусах |
| 59 |
Показания переднего температурного датчика в градусах |
| 60 |
Показания датчика температуры окружающего воздуха в воздухозаборнике вентилятора наружного воздуха в градусах |
| 61 |
Программная (самая последняя) версия |
(1) - Когда выбран канал номер 52 или 53, при отображении " __. _ " муфта компрессора находится в выключеном состоянии. См. рис. 4.

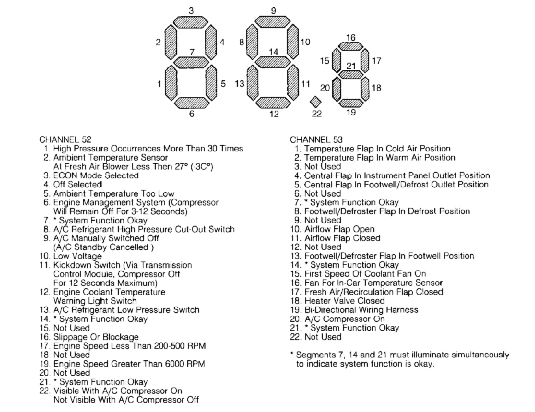

Рис. 4: Идентификация канала номер 52 и 53
